PCB板排料系统电路板排料软件

2019-7-5 11:06:19点击:

PCB板排料系统电路板排料软件

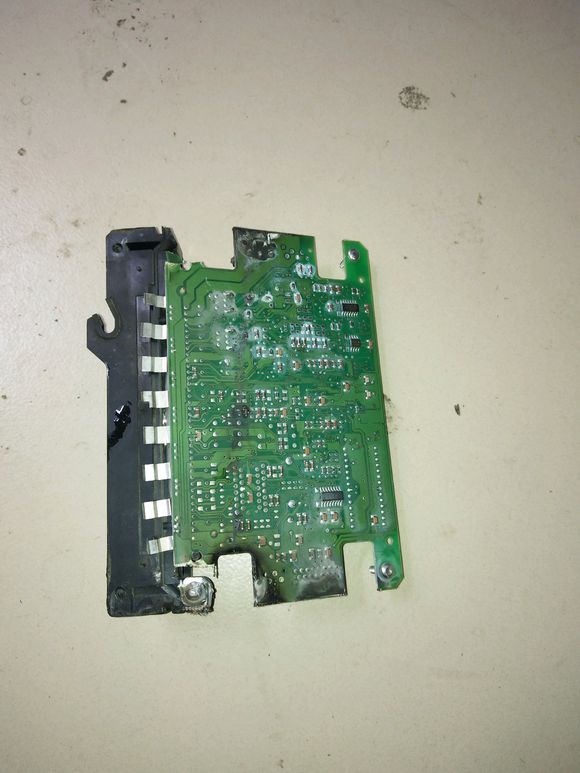

电路板又叫线路板,PCB板。PCB按层数来分的话分为单面板双面板和多层线路板工业的快速发展,对于电子行业来说既是一个机遇也是一个挑战。如今的电子产品都呈现出小型化、轻薄化和多功能化的特点,对于电路板就提出了更加严苛的要求,为实现这些小型化高集成电路,就需要用到SMT贴片加工技术来实现。

大的元器件要留有定位柱或者定位孔,重点如I/O接口、麦克风、电池接口、微动开关、耳机接口、马达等,用于PCB的整板定位和用于细间距器件定位的基准符号,原则上间距小于0.65mm的QFP应在其对角位置设置;用于拼版PCB子板的定位基准符号应成对使用,布置于定位要素的对角处;PCB拼板内的每块小板至少要有三个定位孔,3≤孔径≤6 mm,边缘定位孔1mm内不允许布线或者贴片;在拼板外框的四角开出四个定位孔,孔径4mm±0.01mm;孔的强度要适中,保证在上下板过程中不会断裂;孔径及位置精度要高,孔壁光滑无毛刺;拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件,且元器件与PCB板的边缘应留有大于0.5mm的空间,以保证切割刀具正常运行;设置基准定位点时,通常在定位点的周围留出比其大1.5 mm的无阻焊区;小板之间的中心距控制在75 mm~145 mm之间;、PCB拼板外形尽量接近正方形,推荐采用2×2、3×3、……拼板;但不要拼成阴阳板;PCB拼板宽度≤260mm(SIEMENS线)或≤300mm(FUJI线);如果需要自动点胶,PCB拼板宽度×长度≤125 mm×180 mm;PCB拼板的外框(夹持边)应采用闭环设计,确保PCB拼板固定在夹具上以后不会变形;

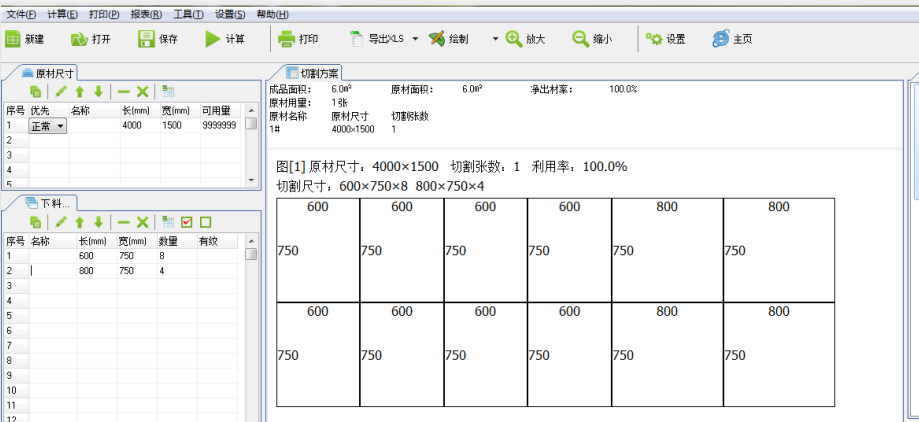

极致下料软件根据PCB行业生产特点,推出了一款专业针对PCB板的排料软件,输入PCB原料尺寸,输入要加工的零件软件自动计算排版,快速报价,可对接ERP管理系统。目前国内超过100多加PCB生产公司对接了他们自己的ERP系统。快速报价,节省材料。非常好用的一款软件,软件对接ERP也是不叫方便的。只要几句代码就可以完成对接,自动提取软件中所有数据。可以自由调取使用。方便快捷。为线路板加工企业助一臂之力。
