【案例分析】

板材开料软件  应用于中建深圳装饰有限公司

[极致下料]板材开料软件内置先进的板材优化算法，解决了板材的切割难题。
支持纵向切割和横向切割，第一刀如何切割，按照利用率最高计算方案，按照板材价格计算排版方案，按照加工方便计算排版方案。
在考虑原材利用率的情况下也兼顾了加工速度。让客户节约板材的情况下，也节约了加工费用。真正做到了节约成本。

版本介绍：

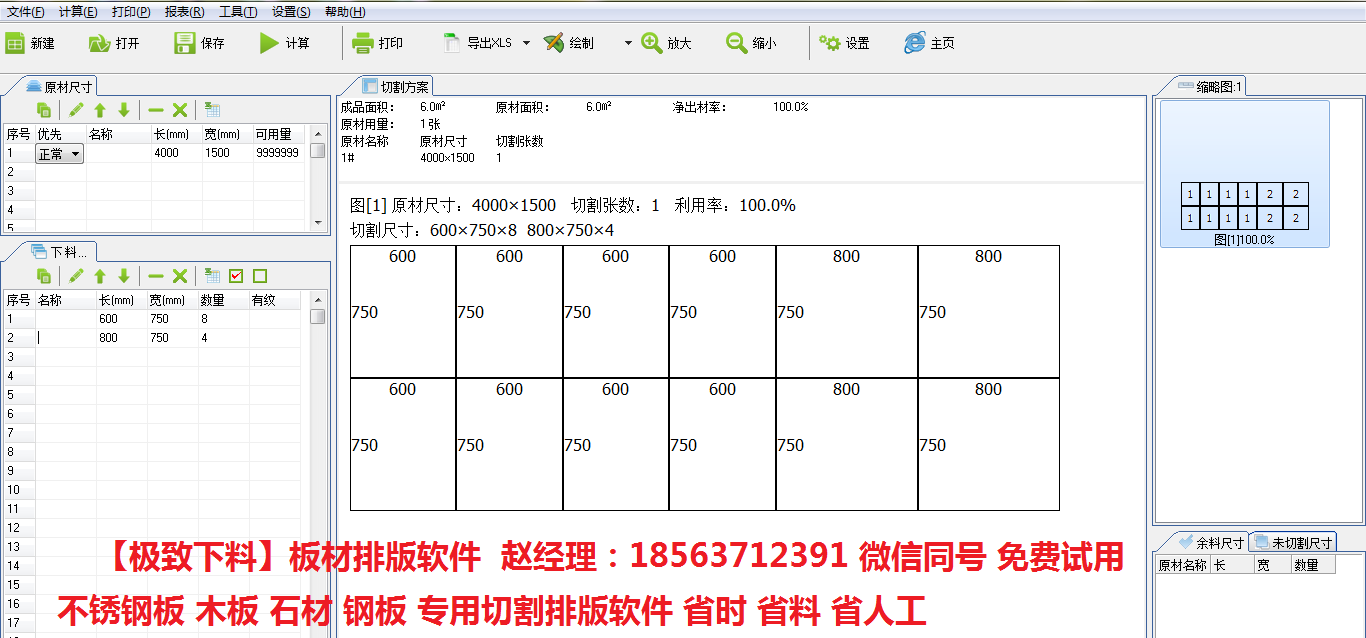

①  [极致下料]板材标准版

功能介绍：

已知板材原材尺寸，已知要切割的板材尺寸，计算如何排版切割最省材料，以及原材用量。

适用于：木板、不锈钢板、铝板、钢板、石材等板材的切割。

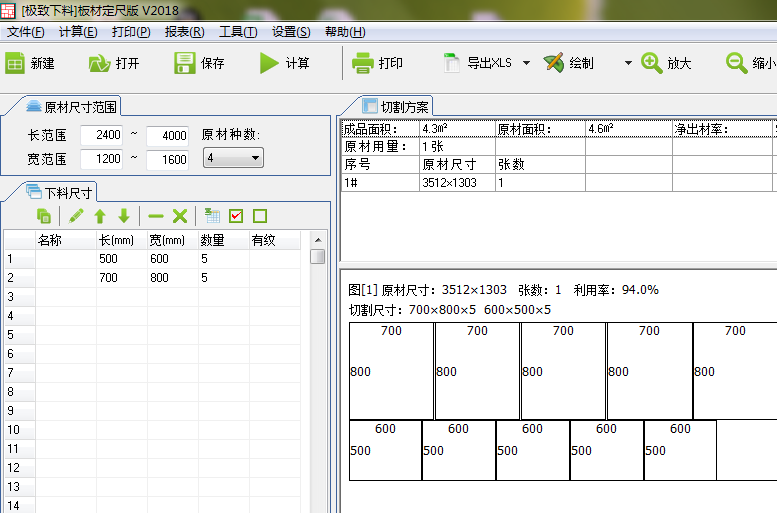

②【极致下料】板材定尺板

功能介绍：

已知要切割的板材尺寸，计算多大的原材更节省材料。用于可以定板材尺寸的企业。

适用于：不锈钢板、铝板、钢板、石材等板材的切割。

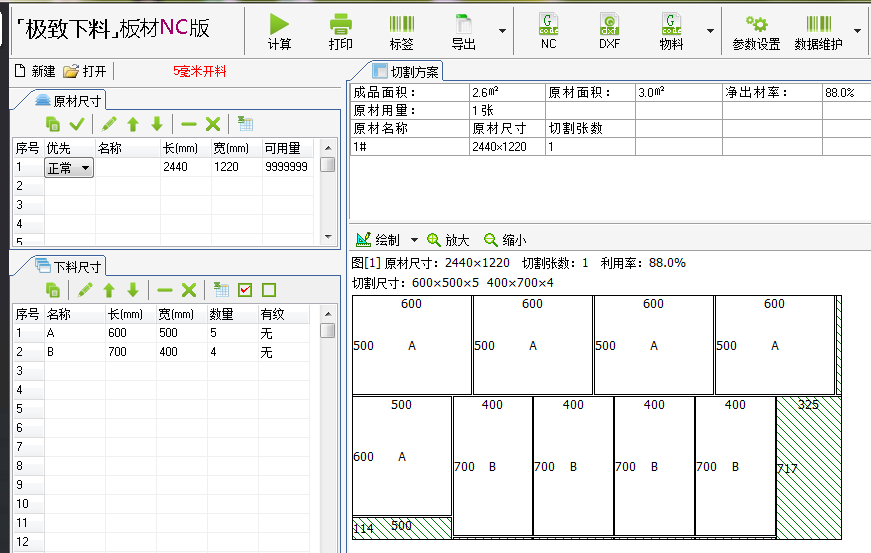

 ③ [极致下料]板材数控版

功能介绍：

已知板材原材尺寸，已知要切割的板材尺寸，计算如何排版切割最省材料，以及原材用量。增加了生成CAD(DXF)切割路径和CAD(DXF)排版图，以及G（CNC）切割路径。用于对接数控设备直接切割。

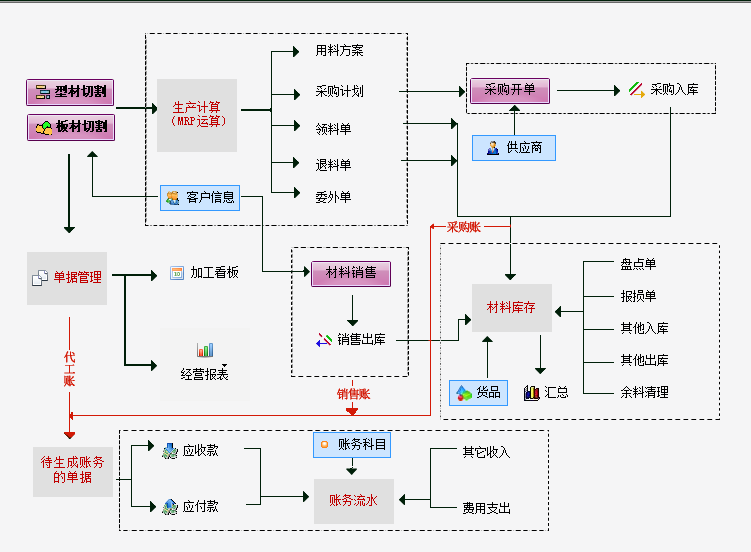

  ④ [极致下料]板材集成版

功能介绍;

排版计算，库存管理、财务管理、单据管理、客户管理、生产管控

其他功能细节介绍：

 第一步：输入原材尺寸、数量。

 第二步：输入要切割的下料尺寸、数量。

 第三步：点击计算。

软件自动计算出，最优的切割方案，提高原材利用率。计算出所需原材的数量。

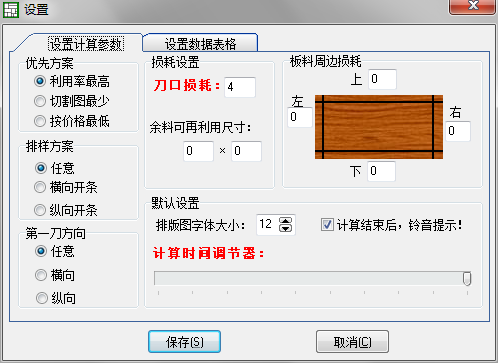

兼容工艺：

一.锯缝

可以任意设置锯缝大小，软件排版时自动把锯缝宽度考虑到排版之中。

也可以把锯缝设置为0，方便寻找共边。

二.纹路（花纹）

  可以把下料尺寸设置为有纹与无纹，设置有纹时，软件排版会自动横纹与竖纹的对应。

三.切割方向

 分为横向切割与纵向切割，常见适用于剪板机加工，考虑的剪板机加工宽度受限，

会先纵向切割，然后在调整切割，同时也方便加工速度，

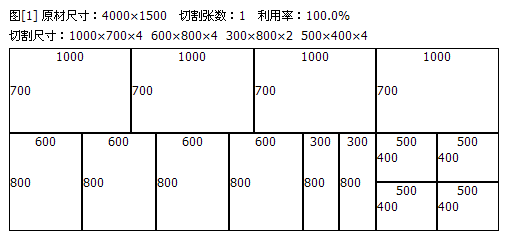

1.纵向切割图：

2.横向切割图：

四.第一刀切割方向

主要是为了解决，工人短缺、原材过大。先把所有原材，第一刀（纵向、横向）从原材中间切开。

以后方便一个人挪动切割，助手不耽误做其他事情。不进节省了时间也节省了人员开支。

五.切割方案

1.利用率最高：

在考虑加工工艺的情况下，以省料为目的切割方案。

2加工图最少：

尽量把排版图排列成完全一样的，方便多块原材落在一起同时切割，提高加工效率。

3根据价格：

根据原材价格的高低。来选定所使用原材。

六.周边损耗：

原材在运输过程中会造成毛边现象，为了能够更准确使用排版，可设置毛边量（周边损耗

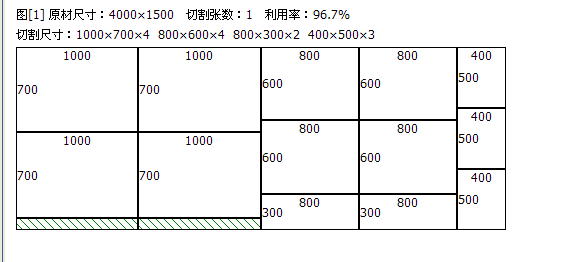

排版图打印效果图

打印时，可以调节一张纸，打印排版图的数量。调节一张纸打印几行几列就可以了。
