冷轧钢结构算料系统
2020-6-12 14:03:44 点击:
极致下料钢结构算料软件,主要用于冷轧钢结构的算料与订料,通过软件自动计算出锁需要的钢板尺寸,然后根据钢板尺寸去计算多大的板子更节省材料。这样就方便我们采购 人员快速订料了,也解放了算料人员的双手了
排料清单 | |||||||
零件编号 | 数量 | 厚度 | 长度 | 材质 | 单重 | 总重 | 备注 |
L32 | 1 | H950*400*40*40 | 4795 | Q345B-Z15 | 2505.69 | 2505.69 | |
L44 | 1 | T455*400*40*40 | 4795 | Q345B-Z15 | 1223.19 | 1223.19 | |
L45 | 1 | T455*400*40*40 | 4795 | Q345B-Z15 | 1223.19 | 1223.19 | |
L32 | 1 | H950*400*40*40 | 4795 | Q345B-Z15 | 2505.69 | 2505.69 | |
L44 | 1 | T455*400*40*40 | 4795 | Q345B-Z15 | 1223.19 | 1223.19 | |
L45 | 1 | T455*400*40*40 | 4795 | Q345B-Z15 | 1223.19 | 1223.19 | |
L89 | 1 | H950*400*40*40 | 5195 | Q345B-Z15 | 2715.44 | 2715.44 | |
L97 | 1 | T455*400*40*40 | 5195 | Q345B-Z15 | 1325.55 | 1325.55 | |
L98 | 1 | T455*400*40*40 | 5195 | Q345B-Z15 | 1325.55 | 1325.55 | |
L89 | 1 | H950*400*40*40 | 5195 | Q345B-Z15 | 2715.44 | 2715.44 | |
L97 | 1 | T455*400*40*40 | 5195 | Q345B-Z15 | 1325.55 | 1325.55 | |
L98 | 1 | T455*400*40*40 | 5195 | Q345B-Z15 | 1325.55 | 1325.55 | |
L129 | 1 | H950*400*40*40 | 9995 | Q345B-Z15 | 5232.47 | 5232.47 | |
L132 | 1 | T455*400*40*40 | 9995 | Q345B-Z15 | 2553.92 | 2553.92 | |
L133 | 1 | T455*400*40*40 | 9995 | Q345B-Z15 | 2553.92 | 2553.92 | |
L129 | 1 | H950*400*40*40 | 9995 | Q345B-Z15 | 5232.47 | 5232.47 | |
L132 | 1 | T455*400*40*40 | 9995 | Q345B-Z15 | 2553.92 | 2553.92 | |
L133 | 1 | T455*400*40*40 | 9995 | Q345B-Z15 | 2553.92 | 2553.92 | |
L18 | 1 | H1050*400*40*40 | 12410 | Q345B-Z15 | 6896.79 | 6896.79 | |
L21 | 2 | T505*400*40*40 | 12410 | Q345B-Z15 | 3370.24 | 6740.48 | |
L28 | 1 | H950*400*40*40 | 12410 | Q345B-Z15 | 6507.11 | 6507.11 | |
L40 | 2 | T455*400*40*40 | 12410 | Q345B-Z15 | 3175.4 | 6350.8 | |
L28 | 1 | H950*400*40*40 | 12410 | Q345B-Z15 | 6507.11 | 6507.11 | |
L85 | 2 | T455*400*40*40 | 12410 | Q345B-Z15 | 3175.4 | 6350.8 | |
L28 | 1 | H950*400*40*40 | 12410 | Q345B-Z15 | 6507.11 | 6507.11 | |
L85 | 2 | T455*400*40*40 | 12410 | Q345B-Z15 | 3175.4 | 6350.8 | |
L128 | 1 | H950*400*40*40 | 5995 | Q345B-Z15 | 3134.95 | 3134.95 | |
L130 | 1 | T455*400*40*40 | 5995 | Q345B-Z15 | 1530.28 | 1530.28 | |
L131 | 1 | T455*400*40*40 | 5995 | Q345B-Z15 | 1530.28 | 1530.28 | |
L128 | 1 | H950*400*40*40 | 5995 | Q345B-Z15 | 3134.95 | 3134.95 | |
L130 | 1 | T455*400*40*40 | 5995 | Q345B-Z15 | 1530.28 | 1530.28 | |
L131 | 1 | T455*400*40*40 | 5995 | Q345B-Z15 | 1530.28 | 1530.28 | |
L47 | 1 | T455*400*40*40 | 6845 | Q345B-Z15 | 1747.81 | 1747.81 | |
L134 | 1 | T455*400*40*40 | 6845 | Q345B-Z15 | 1747.81 | 1747.81 | |
L139 | 1 | H950*400*40*40 | 6845 | Q345B-Z15 | 3580.67 | 3580.67 | |
L30 | 1 | H950*400*40*40 | 6845 | Q345B-Z15 | 3580.67 | 3580.67 | |
L135 | 1 | T455*400*40*40 | 6845 | Q345B-Z15 | 1747.81 | 1747.81 | |
L138 | 1 | T455*400*40*40 | 6845 | Q345B-Z15 | 1747.81 | 1747.81 | |
L30 | 1 | H950*400*40*40 | 6845 | Q345B-Z15 | 3580.67 | 3580.67 | |
L136 | 1 | T455*400*40*40 | 6845 | Q345B-Z15 | 1747.81 | 1747.81 | |
L137 | 1 | T455*400*40*40 | 6845 | Q345B-Z15 | 1747.81 | 1747.81 | |
L30 | 1 | H950*400*40*40 | 6845 | Q345B-Z15 | 3580.67 | 3580.67 | |
L46 | 1 | T455*400*40*40 | 6845 | Q345B-Z15 | 1747.81 | 1747.81 | |
L47 | 1 | T455*400*40*40 | 6845 | Q345B-Z15 | 1747.81 | 1747.81 | |
L3 | 2 | T280*250*40*40 | 12410 | Q345GJZ-Z15 | 1909.4 | 3818.81 | 无图无模型 |
L8 | 1 | H600*250*40*40 | 12410 | Q345GJZ-Z15 | 3974.23 | 3974.23 | 无图无模型 |
L4 | 2 | T280*250*40*40 | 12410 | Q345GJZ-Z15 | 1908.96 | 3817.92 | 无图无模型 |
L8 | 1 | H600*250*40*40 | 12410 | Q345GJZ-Z15 | 3974.23 | 3974.23 | 无图无模型 |
L4 | 2 | T280*250*40*40 | 12410 | Q345GJZ-Z15 | 1908.96 | 3817.92 | 无图无模型 |
L8 | 1 | H600*250*40*40 | 12410 | Q345GJZ-Z15 | 3974.23 | 3974.23 | 无图无模型 |
L4 | 2 | T280*250*40*40 | 12410 | Q345GJZ-Z15 | 1908.96 | 3817.92 | 无图无模型 |
L8 | 1 | H600*250*40*40 | 12410 | Q345GJZ-Z15 | 3974.23 | 3974.23 | 无图无模型 |
L4 | 2 | T280*250*40*40 | 12410 | Q345GJZ-Z15 | 1908.96 | 3817.92 | 无图无模型 |
L8 | 1 | H600*250*40*40 | 12410 | Q345GJZ-Z15 | 3974.23 | 3974.23 | 无图无模型 |
L8 | 12 | H600*250*40*40 | 12410 | Q345GJZ-Z15 | 3974.23 | 47690.8 | 无图无模型 |
L8 | 1 | H600*250*40*40 | 12410 | Q345GJZ-Z15 | 3974.23 | 3974.23 | 无图无模型 |
L8 | 1 | H600*250*40*40 | 12410 | Q345GJZ-Z15 | 3974.23 | 3974.23 | 无图无模型 |
L3 | 2 | T280*250*40*40 | 12410 | Q345GJZ-Z15 | 1909.4 | 3818.81 | 无图无模型 |
L12 | 1 | H600*250*40*40 | 12410 | Q345GJZ-Z15 | 3974.67 | 3974.67 | 无图无模型 |
L3 | 2 | T280*250*40*40 | 12410 | Q345GJZ-Z15 | 1909.4 | 3818.81 | 无图无模型 |
L12 | 1 | H600*250*40*40 | 12410 | Q345GJZ-Z15 | 3974.67 | 3974.67 | 无图无模型 |
L12 | 1 | H600*250*40*40 | 12410 | Q345GJZ-Z15 | 3974.67 | 3974.67 | 无图无模型 |
LJ3 | 1 | PL40*1150 | 1150 | Q345B-Z15 | 348.93 | 348.93 | |
LJ2 | 1 | PL40*1050 | 1050 | Q345B-Z15 | 298.69 | 298.69 | |
LJ2 | 1 | PL40*1050 | 1050 | Q345B-Z15 | 298.69 | 298.69 | |
LJ2 | 1 | PL40*1050 | 1050 | Q345B-Z15 | 298.69 | 298.69 | |
LJ4 | 1 | PL40*640 | 640 | Q345B-Z15 | 128.61 | 128.61 | 无图无模型 |
LJ4 | 1 | PL40*640 | 640 | Q345B-Z15 | 128.61 | 128.61 | 无图无模型 |
LJ4 | 1 | PL40*640 | 640 | Q345B-Z15 | 128.61 | 128.61 | 无图无模型 |
LJ4 | 1 | PL40*640 | 640 | Q345B-Z15 | 128.61 | 128.61 | 无图无模型 |
LJ4 | 1 | PL40*640 | 640 | Q345B-Z15 | 128.61 | 128.61 | 无图无模型 |
LJ1 | 12 | PL40*400 | 640 | Q345B-Z15 | 80.38 | 964.61 | 无图无模型 |
LJ1 | 1 | PL40*400 | 640 | Q345B-Z15 | 80.38 | 80.38 | 无图无模型 |
LJ1 | 1 | PL40*400 | 640 | Q345B-Z15 | 80.38 | 80.38 | 无图无模型 |
LJ4 | 1 | PL40*640 | 640 | Q345B-Z15 | 128.61 | 128.61 | 无图无模型 |
LJ4 | 1 | PL40*640 | 640 | Q345B-Z15 | 128.61 | 128.61 | 无图无模型 |
LJ1 | 1 | PL40*400 | 640 | Q345B-Z15 | 80.38 | 80.38 | 无图无模型 |
PL6 | Q345B | 81.5 | |||||
PL10 | Q345B | 291.64 | |||||
PL12 | Q345B | 396.12 | |||||
PL16 | Q345B | 813.84 | |||||
PL20 | Q345B | 74.85 | |||||
PL25 | Q345B | 8637.2 | |||||
合计 | 110 | 262033.72 |

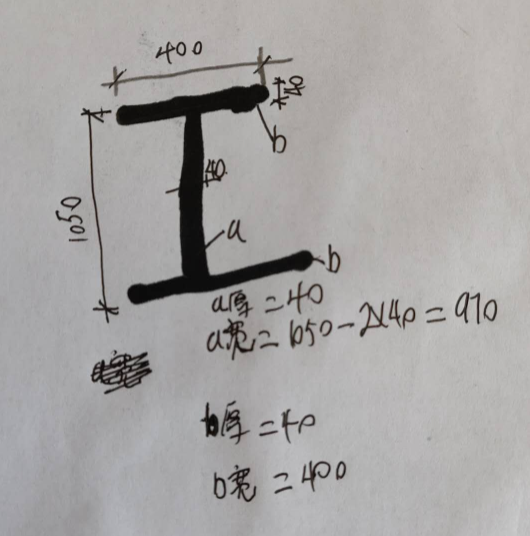

通过上面料单我们了解了客户需求,如何通过料单去订购材料,首先第一步就是要拆解料单,根据公式计算出每个板子的尺寸是多少。不同厂家和不同客户要求要不一样,比如很多大型厂家,可以定原材长度甚至达到十几米的,这样就可以做成一个整体的,这样强度更好,特别是一些大型的厂家,一般都要求不允许中间雨有焊接。但是有些小的厂家考虑的生产成本,还有就是太大的原材不好采购,一般都是是采用焊接的模式,比如做一个12米长的H型钢,他的原材尺寸可能做多就是9米长,这个时候他一般就采用拼接,就是用小板焊接在一起,焊接也有一定要求不得短于宽度的2倍,比如宽度做40厘米,你拼接的话板件长度一定要大于80厘米,还有比如说不能焊缝重叠,如果重叠的话也是容易断掉。所以说不同企业要求也不一样的。
我们通过上面的计算公式计算出,料单计算出所有的板件尺寸然后计算用多大的原材合适,这个操作现在完全可以用软件替代了。极致下料冷轧钢结构软件内置好了计算公式,只要选择对于的型钢输入型号,软件就自动计算板件尺寸,自动把材料分类,然后自动计算多大的原材更加节省材料了。
